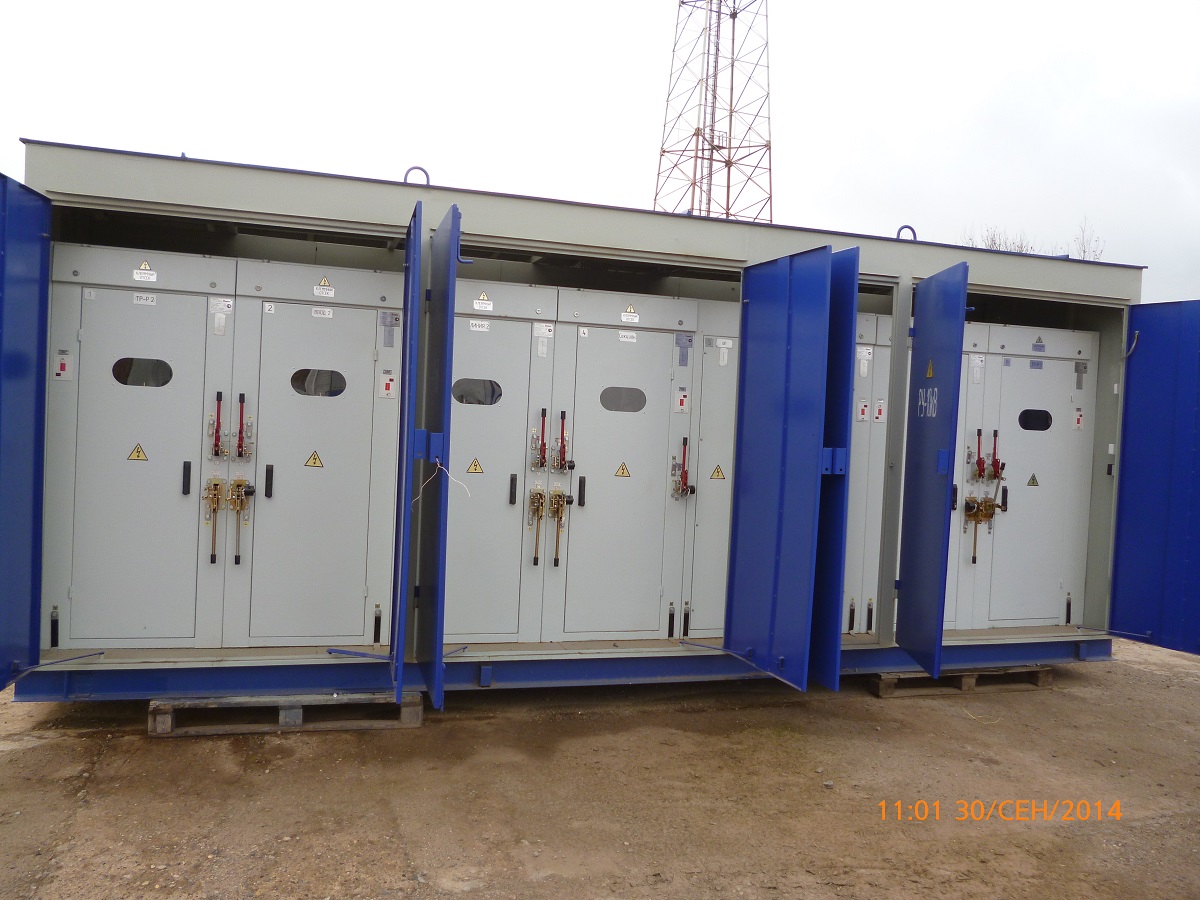

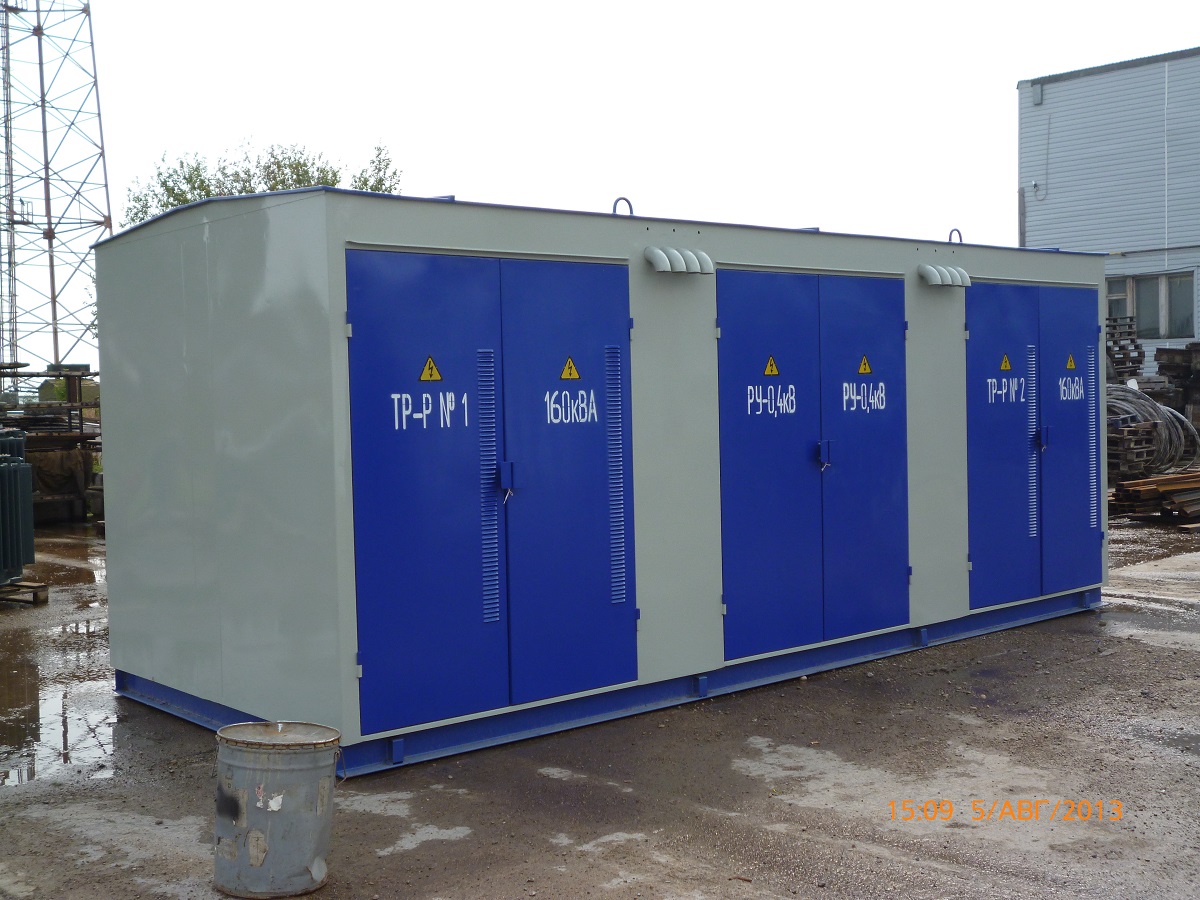

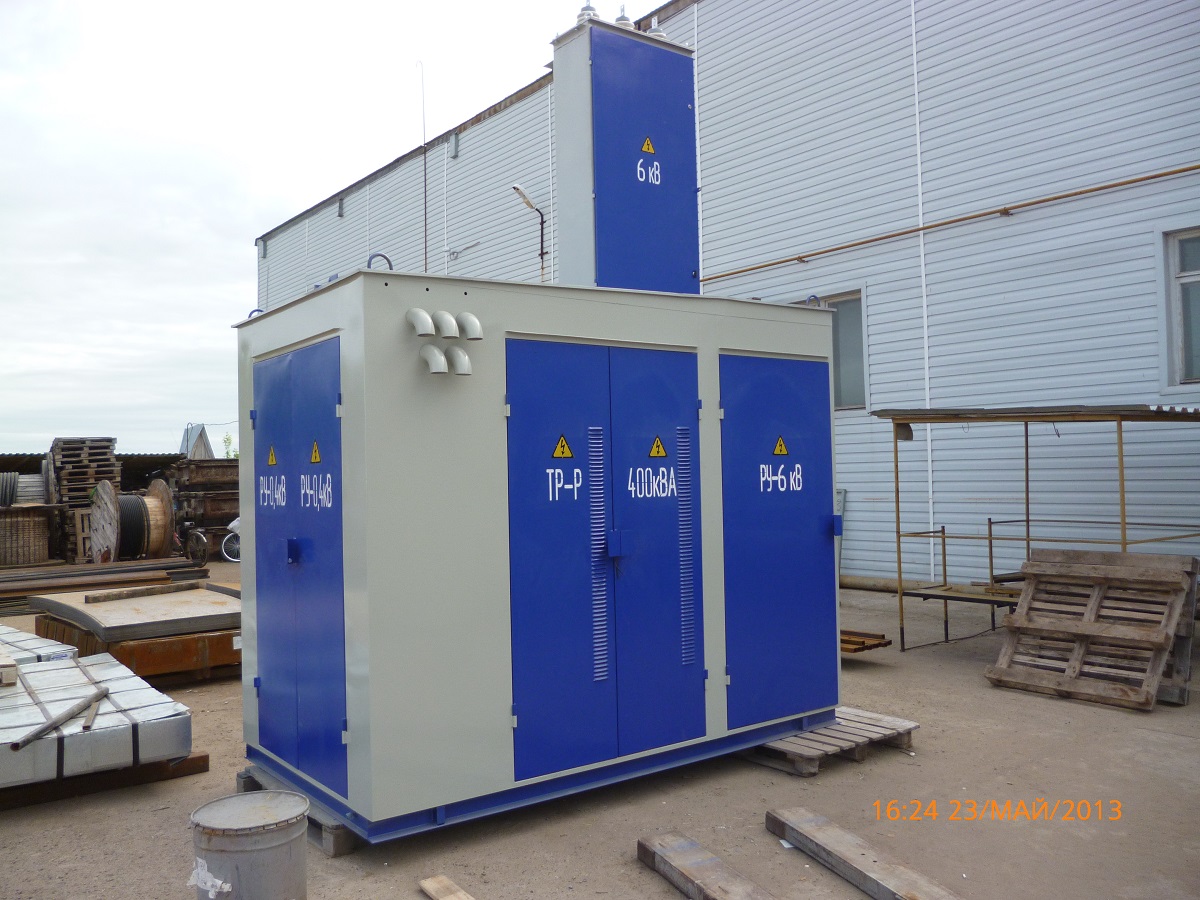

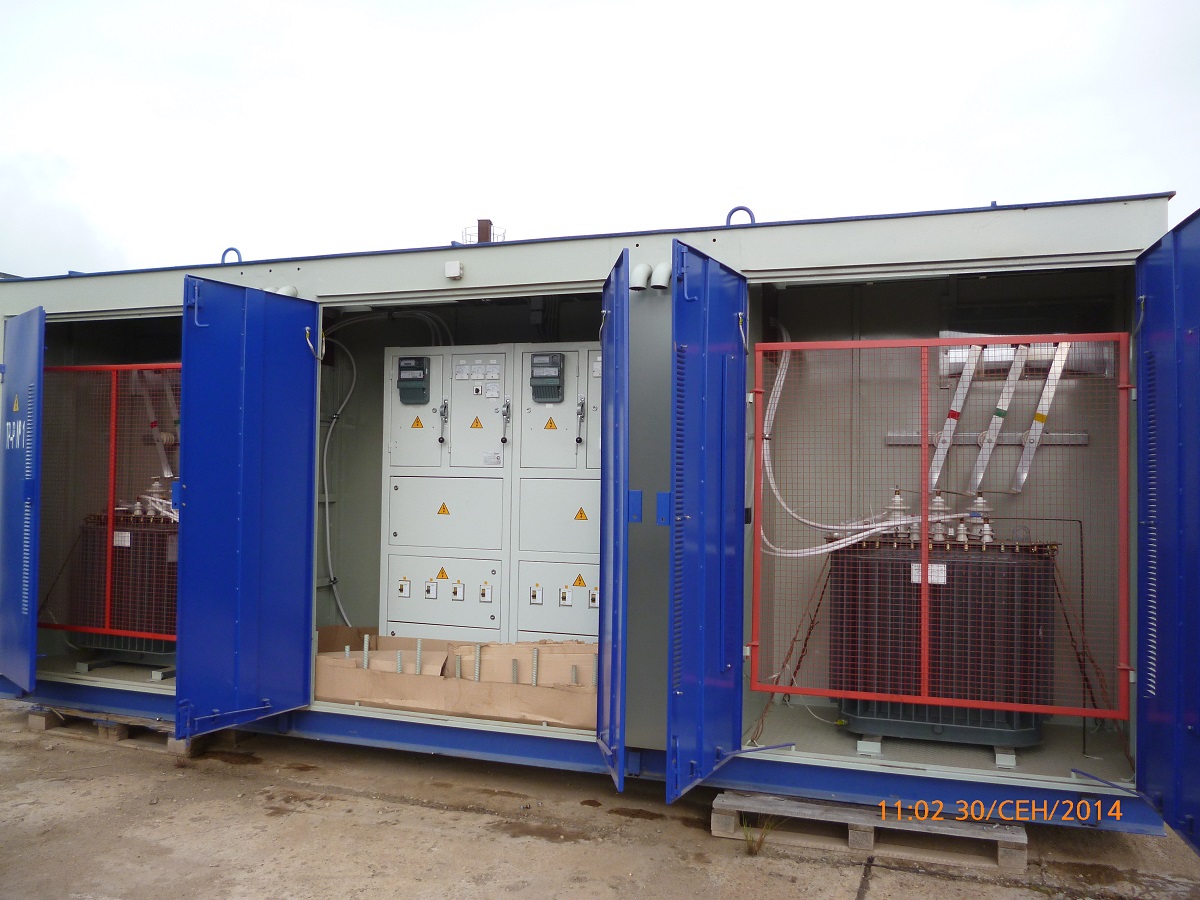

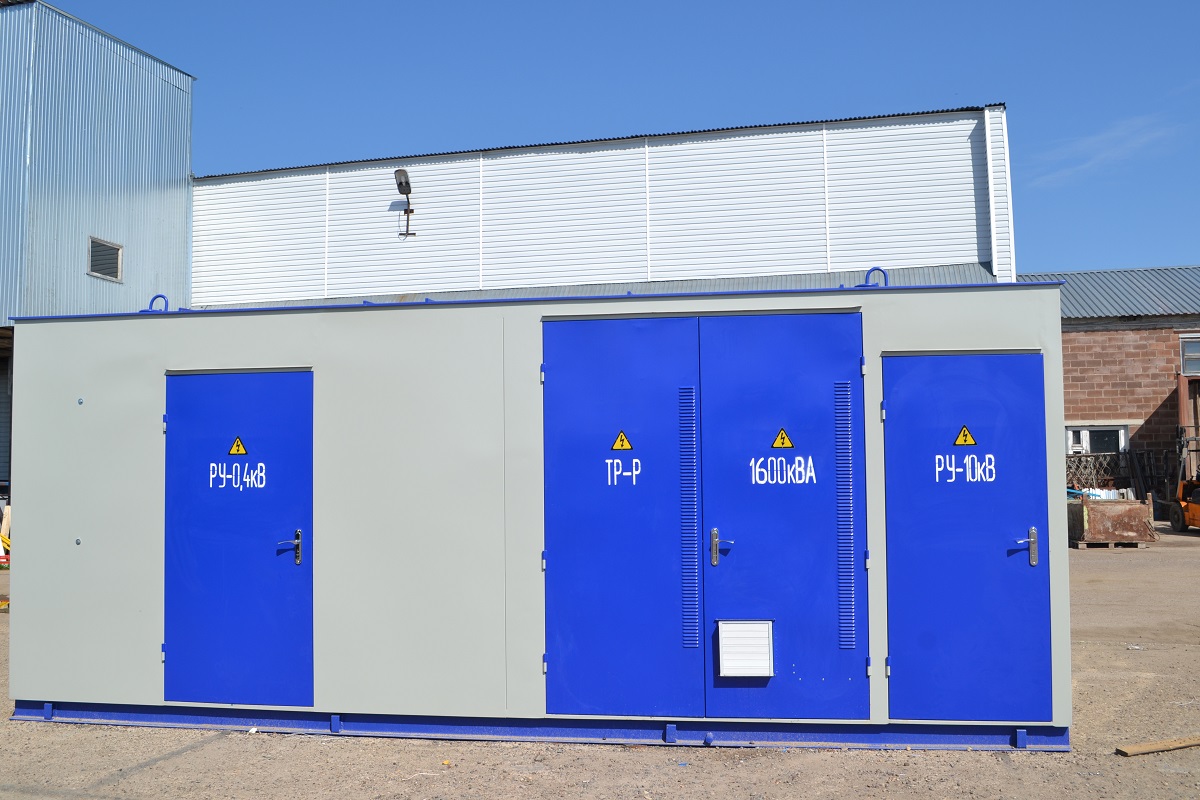

КТПК (Комплектная трансформаторная подстанция киоскового типа)

| Высоковольтные комплектные устройства

ОписаниеТехническая информация

Описание

Комплектная трансформаторная подстанция киоскового типа на напряжения 6 и 10 кВ (далее КТПК) предназначена для электроснабжения сельскохозяйственных объектов, отдельных населенных и промышленных объектов, нужд строительства и отдельных отраслей промышленности в районах с умеренным и холодным климатом.

КТПК не предназначена для работы:

  • в условиях тряски, вибрации и ударов;
  • ввода питания со стороны низшего напряжения;
  • установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.

Нормальная работа КТПК обеспечивается при следующих условиях:

  • высота установки над уровнем моря — не более 1000 м;
  • окружающая среда – промышленная атмосфера типа II по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах.



Параметры

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500

Номинальное напряжение на стороне ВН, кВ

6; 10

Наибольшее рабочее напряжение на стороне ВН, кВ

7,2; 12

Номинальное напряжение на стороне НН, кВ

0,4

Ток термической стойкости на стороне ВН, кА

20

Ток электродинамической стойкости на стороне ВН, кА

51

Сопротивление изоляции цепей ввода со стороны ВН, МОм, не менее

1000



Классификация

Признак классификации

Исполнение

По типу силового трансформатора

С масляным трансформатором;

с сухим трансформатором

По количеству силовых трансформаторов

С одним;

с двумя и более

По количеству модулей

Одномодульные;

многомодульные

По способу выполнения нейтрали силового трансформатора на стороне низшего напряжения

С глухозаземленной нейтралью;

с изолированной нейтралью (без нулевой шины)

По схемам подсоединения к сети

Тупиковые;

проходные

По группе соединений обмоток силовых трансформаторов

Yн/Δ, Y/Yн, Δ/Yн

По способу подключения трансформатора к УВН и РУНН

Кабелем;

медными неизолированными шинами;

алюминиевыми неизолированными шинами

По выполнению высоковольтного ввода

Воздушный;

кабельный

По выполнению низковольтного вывода

Воздушный;

кабельный

По типу автоматических выключателей

Стационарные;

втычные;

выдвижные
