Установки компенсации реактивной мощности УКРМ-Ч

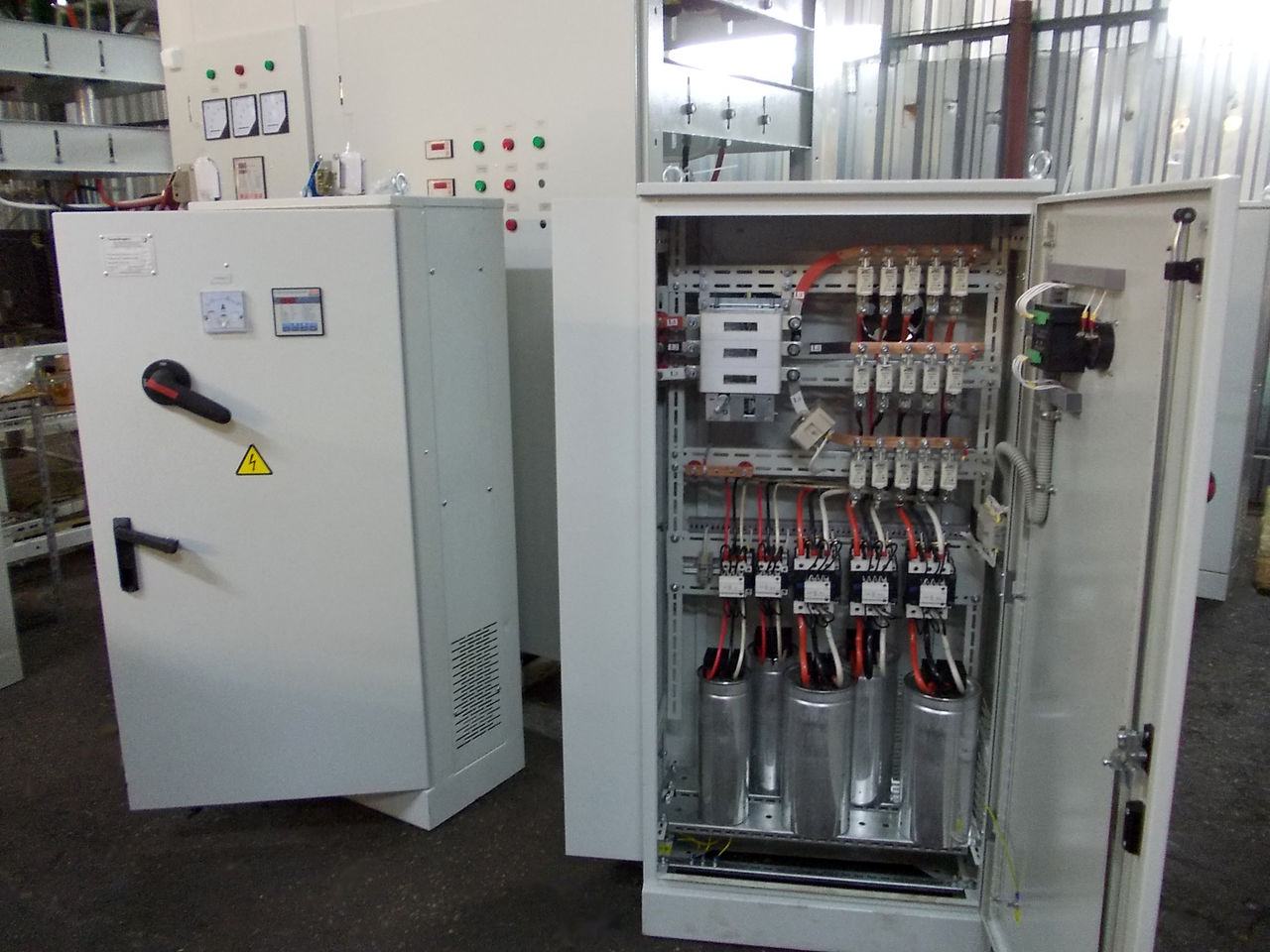

Установка УКРМ-Ч представляет собой закрытый металлический шкаф со степенью защиты от внешнего воздействия не ниже IP 31. Внутри шкафа в зависимости от типа конденсаторной установки (регулируемой и нерегулируемой) установлены силовые конденсаторы, предохранители и контакторы. На двери находится контроллер, автоматически управляющий ступенями в зависимости от предварительно установленных параметров и текущего состояния контролируемой сети.
Установки УКРМ-Ч изготавливаются в соответствии с ТУ 3434-005-20582116-2013.

Дополнительно, в шкафу установлены вентиляторы для принудительного обдува силовых конденсаторов.

Установка оснащена экологически безвредными конденсаторами современной конструкции. Срок службы конденсаторов – не менее 100 000 часов (около 12 лет). В качестве коммутаторов используется специализированные контакторы немецкого и чешского производства, конструктивно имеющие дополнительную группу контактов, в цепи которых установлены добавочные сопротивления для ограничения зарядного тока конденсаторов в момент подключения в течение некоторого времени. После чего происходит переключение на основные контакторы. Этим достигается увеличение сроков службы как самих контакторов и конденсаторов, так и коммутационных аппаратов самого предприятия.

В случае наличия в сети предприятия высших гармоник превышающих по значению требования к косинусным конденсаторам необходимо каждую ступень компенсации оснастить фильтрующими дросселями.

В качестве контроллера используется регулятор реактивной мощности
«Новар 1005», «Новар 114», или регуляторы серии FCR. Регуляторы работают в полностью автоматическом режиме, позволяющем оптимизировать управление компенсацией реактивной мощности. Подключение и отключение конденсаторов контроллером осуществляется так, чтобы оптимальное соотношение компенсации было достигнуто одним циклом регулирования и минимальным количеством переключаемых ступеней. Контроллер обеспечивает контроль состояния ступеней и при отличии той или иной ступени от исходного состояния она временно исключается из процесса регулирования.

В состав входит реле принудительного обдува, срабатывающее при превышении температуры в установке выше 35°С и индикатор наличия напряжения на шинах установки.
