Описание

Комплектные трансформаторные подстанции столбового (КТПС) и мачтового (КТПМ) типа представляют собой однотрансформаторные подстанции тупикового исполнения, наружной установки и служат для приема электрической энергии переменного тока частотой 50 и 60 Гц, напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 (0,23) кВ для потребителей в районах с умеренным и холодным климатом.

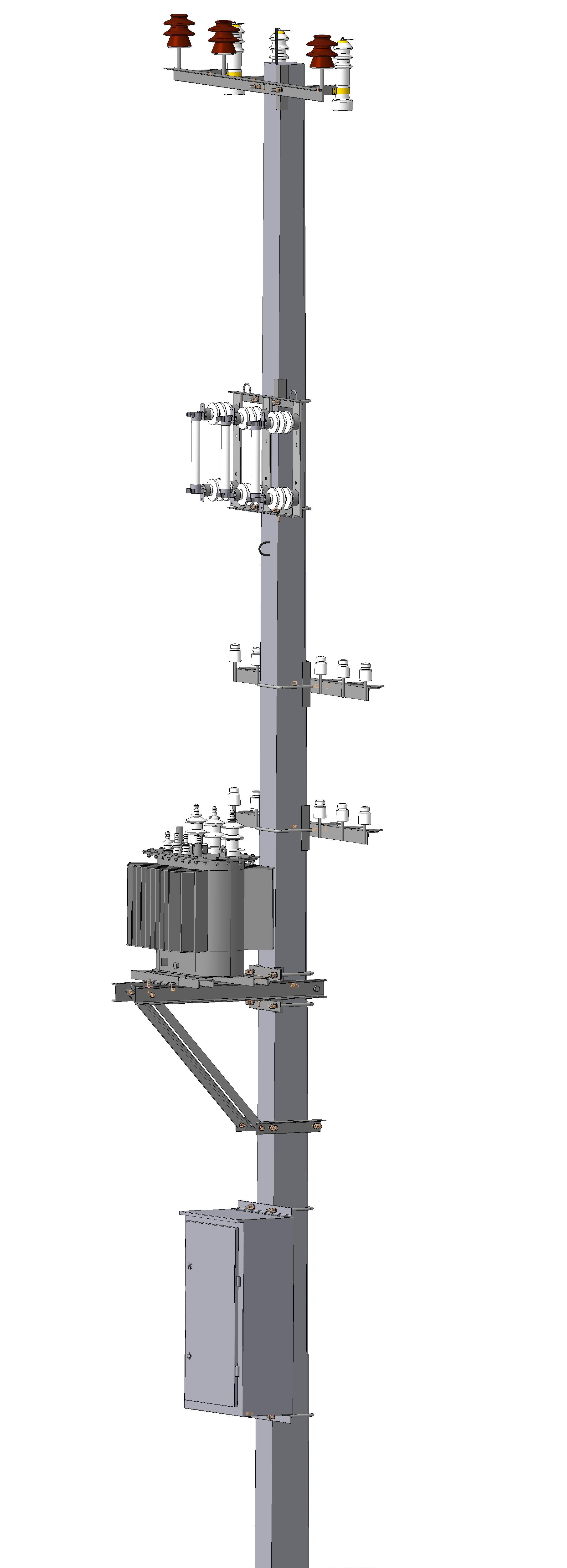

КТПС устанавливается на одностоечной опоре ВЛ на высоте, не требующей установки ограждения. Мощность устанавливаемых трансформаторов:

• 4; 10 кВА для однофазного исполнения;
• 25, 40, 63, 100 кВА для трёхфазного исполнения

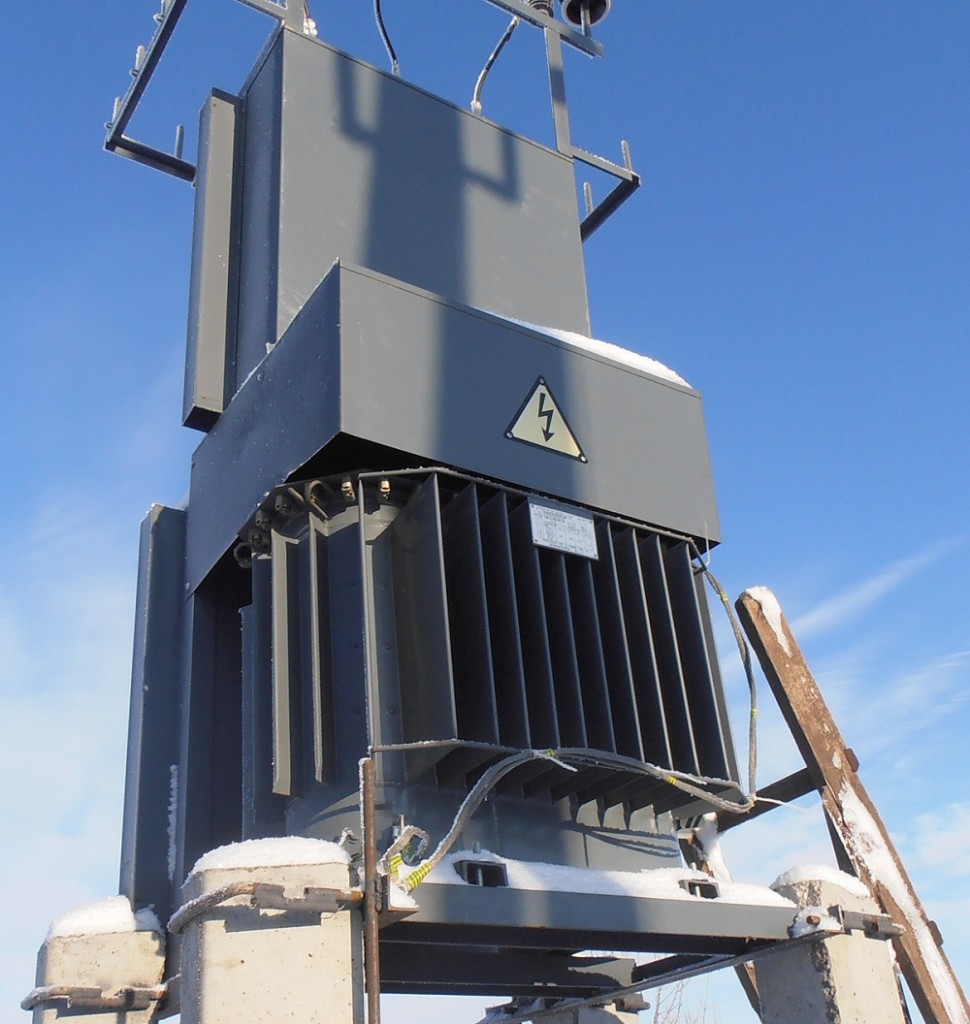

КТПМ устанавливается на 2-х и более стойках опор ВЛ на высоте, не требующей установки ограждения. Мощность устанавливаемых трансформаторов от 25 до 250 кВА.

КТПС(М) предназначены для электроснабжения и защиты сельскохозяйственных потребителей (в том числе фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.
